儀器結構
本儀器為光機電一體化結構。
機械部分包括電機轉動部分和張力機構部分。在機械傳動部分是通過電機帶動曲柄滑塊機構實現齒條的來回平動，來帶動折疊夾頭的來回135°轉動。此傳動機構傳動比較平穩，經過多年的實踐檢驗，是比較可靠的傳動方式。張力機構通過下壓張力桿使張開彈簧產生變形，形成的彈簧力對被測紙樣施力。(被測紙樣所受力的大小由彈簧所產生的形變調節。)
儀器通過光電電路的檢測能對被測紙樣的雙折次數進行計算，并能使電機在試樣測試完畢后自動停止。同時，儀器還通過光電電路的檢測實現折疊夾頭的自動歸位。
電器部分除了參數設定、測量顯示外，還根據光電電路的檢測對整機進行動作控制。此外，能夠統計同組多個試樣的實驗數據：最大值、最小值、平均值和變異系數，并能將這些統計數據進行打印（參照附圖一）。
操作控制系統功能概述
電源開關位于儀器背部靠右下處，用于控制電源通斷。
操作按鍵

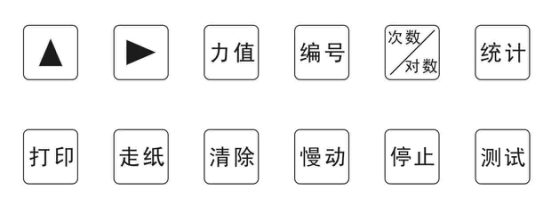

儀器操作控制系統集中布置在操作面板上，操作按鍵排布如下圖所示，各操作按鍵功能如下：
“▲”鍵：查詢已測的數據；0-9調節數用。
“?”鍵： 數字移動用
“力值”鍵： 顯示所需的彈簧張力
“編號”鍵： 對試樣編號
“次數/對數”鍵： 次數與對數轉換
“統計”鍵： 顯示參數的統計結果
“打印”鍵： 用于打印數據
“走紙”鍵： 用于引出打印紙
“清除”鍵： 用于清除單次測定數據；或清除所有測量值(連續按兩次鍵)
“慢動”鍵： 使折疊夾頭處于慢動狀態
“停止”鍵： 使折疊夾頭處于停止
“測試”鍵： 使折疊夾頭處于折疊狀態
